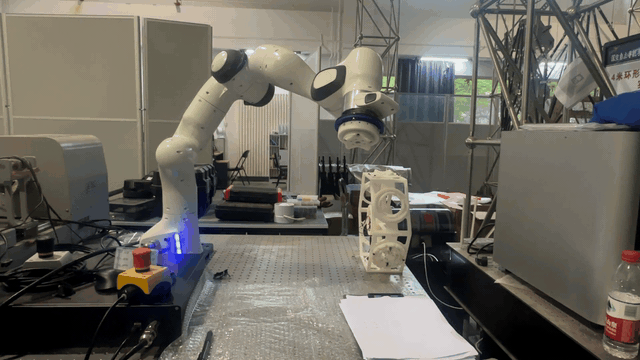

SE(3) 跟踪与 HQP 实际响应
快速开始¶
1. 准备环境变量¶
复制环境变量模板，并按实际网络环境修改 .env 中的关键变量（例如 FRANKA_ROBOT_IP、ROS_MASTER_URI 等）。通常第一次配置后无需再变动。
cp .env.example .env
2. 启动并进入实验容器¶
所有依赖与编译工具链均已内置于配置好的 Docker 镜像中。执行以下命令拉起并进入容器：
docker compose up --build -d
docker exec -it ros1-franka bash
3. 编译工作区¶
在容器终端中依次执行，完成 ROS1 工作区的编译与刷新：
source /opt/ros/noetic/setup.bash
cd /workspace
catkin_make
source /workspace/devel/setup.bash
4. 关节空间初始化（推荐）¶
在启动闭环实验前，建议先将机械臂归位至标准构型，避免后续笛卡尔空间实验在奇异姿态附近起步。
需先在一个终端中拉起手动实验后端：
roslaunch on_orbit_bringup manual_experiment.launch
在另一个终端中，通过 joint_posture_demo.py 发送关节目标。支持直接传入关节角或使用 YAML 文件：
rosrun on_orbit_apps joint_posture_demo.py \
_joint_position:=[0.0,-0.785,0.0,-2.356,0.0,1.571,0.785]
rosrun on_orbit_apps joint_posture_demo.py \
_joint_position_file:=/workspace/src/on_orbit_apps/config/home_posture.yaml
归位完成后，该脚本会自动将控制器切回原先的 imp 或 hqp，随后可关闭手动实验后端，开始正式闭环。
5. 启动闭环仿真实验¶
下发指令将自动启动 ROS Master、底层控制器以及规划器（SE3, Decoupled 等）。
运行期间会进行多套架构的自动序列切换，并使用 rosbag 进行全景数据抓取，保存至 /workspace/closed/ 目录下。
roslaunch on_orbit_bringup closed_loop_experiment.launch
⚙️ 核心设定：闭环轨迹与约束在哪修改？
closed_loop_experiment.launch 会根据内部状态机的执行阶段，自动加载 src/on_orbit_apps/config/ 目录下的特征参数文件（如 closed_loop_planner_demo_se3.yaml）。
这些 YAML 文件定义了：
- waypoints：自动化闭环追踪的多航点数组信息。
- 物理约束：如 v_max、a_max、动作保持判断等控制界限。
如需修改闭环过程中的目标点位或运动快慢，直接修改对应的 YAML 即可，无需重写底层应用。
6. 科研结果绘图与指标计算¶
闭环实验结束后，执行数据处理与分析脚本。算法将自动对齐各策略维度数据，最终输出高清晰度对比图（PNG 与纯矢量 PDF 格式）至 /workspace/closed/publication/。
python3 /workspace/src/on_orbit_apps/scripts/plot_experiment_publication.py

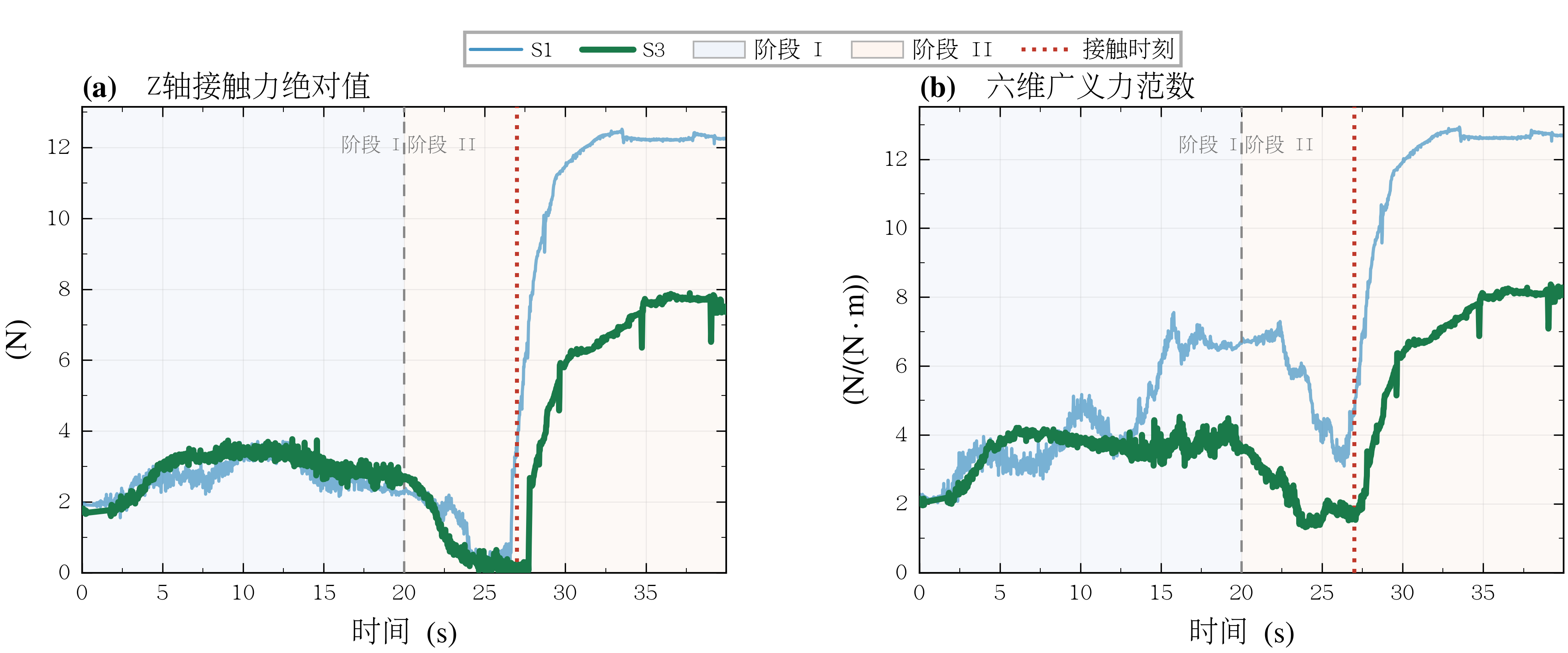

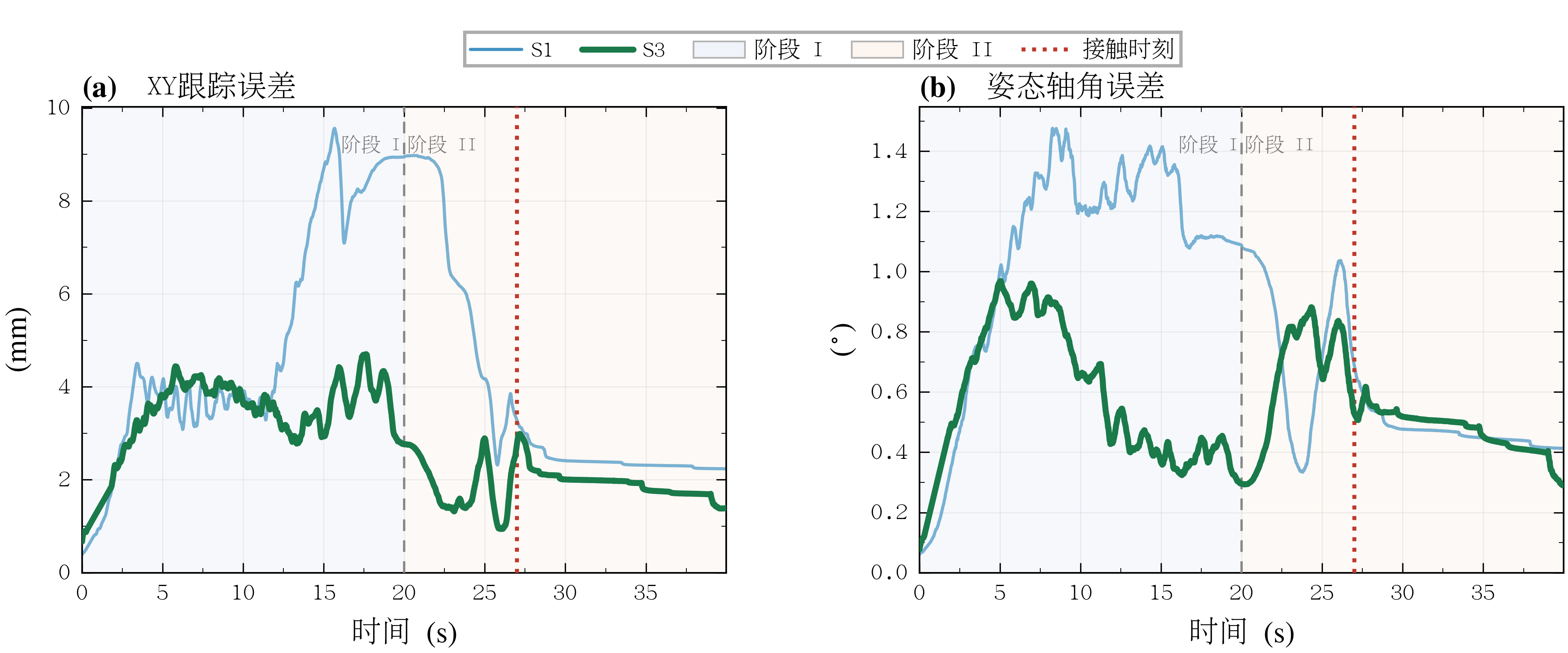

执行产出包含跟踪误差与广义力响应等重要指标比对图幅：
7. 进阶使用：Foxglove 调试面板¶
启动常规实验时，可通过附加 start_foxglove_bridge:=true 标志开启系统透传端口：
roslaunch on_orbit_bringup manual_experiment.launch \
launch_visualization:=true \
start_foxglove_bridge:=true

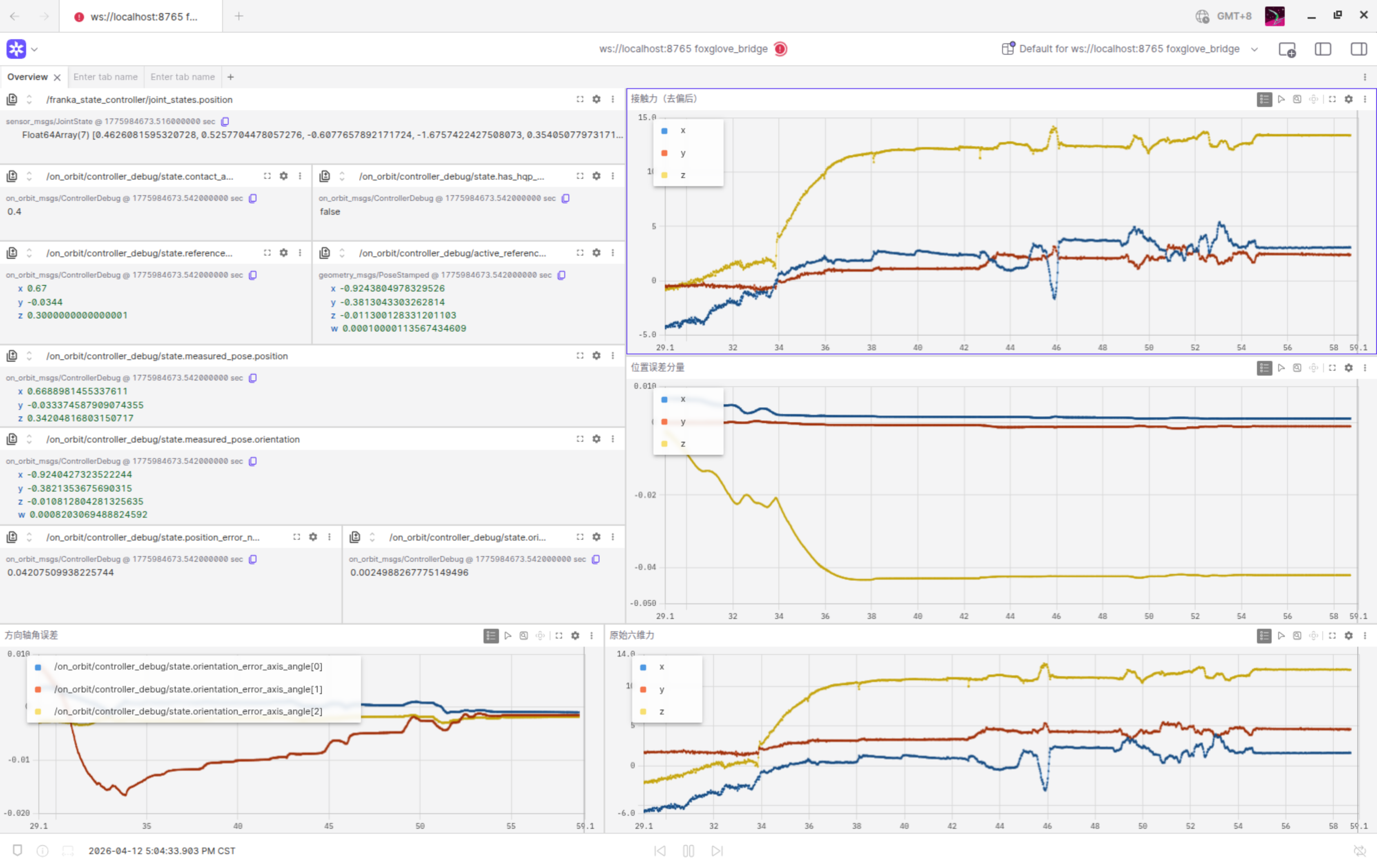

启动完成并在桌面端运行 Foxglove，连接至 ws://localhost:8765 即可获得涵盖 ModeState 与 3D 轨迹预演在内的全套运行时面板：
